啪啪综合网,五老熟女久久激情,国产第一区在,日韩日日av

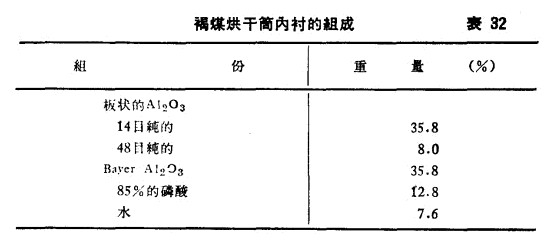

        煉鋁工業(yè)的動(dòng)力設(shè)備采用褐煤作燃料。褐煤很潮濕需要烘干，需要用到褐煤烘干機(jī)。烘干的方法是讓它在高速氣流中通過烘干筒。筒內(nèi)的初始工作溫度達(dá)815攝氏度。以前采用的烘干筒內(nèi)襯極易受到摩擦和破壞。為了改善這種情況，試用了磷酸鋁內(nèi)襯。為了比較新舊兩種襯料的性能，在同樣地方還裝上舊襯料。經(jīng)5000小時(shí)后，發(fā)現(xiàn)舊襯料已經(jīng)磨損3.81厘米，而磷酸鋁襯料一點(diǎn)也沒有侵蝕的痕跡。磷酸鋁襯料系采用以下圖中表組成的涂料。


        將鑄鋼制成的配筋網(wǎng)，用柱頭螺栓固定在鋼筒殼上。其上事先涂一層厚3.81厘米的隔熱層。在這隔熱層上再涂以磷酸鋁爐襯。澆好后，養(yǎng)護(hù)四個(gè)月。在這段時(shí)間內(nèi)，爐襯保持在初凝狀態(tài)中。初凝和終凝之間，必須降低褐煤烘干機(jī)筒體內(nèi)空氣的濕度，以減少未反應(yīng)磷酸從空氣中吸收水分。四個(gè)月后再對(duì)烘干機(jī)內(nèi)襯料進(jìn)行熱處理，其熱處理制度是：在76小時(shí)內(nèi)，將穩(wěn)定升高到426.7攝氏度，其升溫速度不超過每小時(shí)37.8攝氏度，而大部分時(shí)間小于每小時(shí)10攝氏度。特別是121.1攝氏度上升到204.4攝氏度時(shí)，升溫速度應(yīng)特別慢，以便排出自由水喝結(jié)合水。當(dāng)達(dá)到426.7攝氏度后，保溫24小時(shí)，熱處理即告結(jié)束。
        磷酸鋁涂層使用情況良好，經(jīng)5000小時(shí)毫無損壞，而涂在同一地方的原來較好的襯料已經(jīng)磨損了3.81厘米。
文章來自豫暉烘干機(jī)網(wǎng)：v3568.cn
